本標準適用檢驗直徑(或特征尺寸)等于或小于10mm的金屬線材在單向或交變方向扭轉(zhuǎn)時承受塑性變形的性能及顯示出的金屬的不均勻性，表面缺陷及部分內(nèi)部缺陷。本標準參照采用國際標準ISO/DIS7800-1983《金屬線材單向扭轉(zhuǎn)試驗》

1、試驗原理：

金屬線材扭轉(zhuǎn)試驗機是以試樣自身為軸線，沿單向或交變方向均勻扭轉(zhuǎn)，直至試樣裂斷或達到規(guī)定的扭轉(zhuǎn)次數(shù)為止

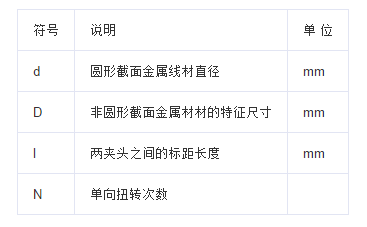

2、符號及說明：

3、試樣：

3.1試樣應(yīng)從外觀檢查合格線材的任意部位截取，如有關(guān)標準或雙方協(xié)議對取樣部位另有規(guī)定時，則按規(guī)定執(zhí)行

3.2試樣應(yīng)盡可能是直的

3.3必要時，可對試樣進行矯直，當用手不能矯直時，可將試樣置于木材，塑料或銅的平面上，用由這些材料制成的錘子輕輕錘直

3.4矯直時，試樣表面不得有損傷，也不允許受任何扭曲

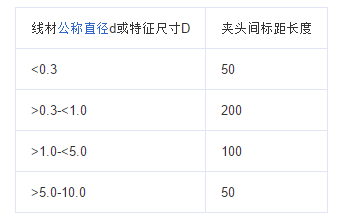

3.5除非別有規(guī)定，試驗機夾頭之間的標距長度如表所示：

?

4、試驗儀器：

4.1試驗機夾頭應(yīng)具有足夠的硬度

4.2兩夾頭的位置應(yīng)能保證試驗樣軸線與扭轉(zhuǎn)軸線重合，試驗期間試驗機不得妨礙由試樣引起的夾頭之間長度的變化

4.3兩夾頭之一不得有任何轉(zhuǎn)動，但能沿軸向自由移動，另一頭僅能以試樣軸線為中心旋轉(zhuǎn)

4.4可以沿軸向自由移動的夾頭須有拉緊樣的加力裝置

4.5試驗機的速度應(yīng)能調(diào)節(jié)，并有測定扭轉(zhuǎn)速度，扭轉(zhuǎn)次數(shù)的裝置，及測量兩夾頭間標距長度的刻度尺

5、試驗過程

6、試驗報告：

試驗報告應(yīng)包括下列內(nèi)容：

a.本標準號

b.試樣標記(如材料類別)

c.試樣的公稱直徑或特征尺寸D

d.試樣制備情況

e.試驗條件(如標距長度，拉緊力，溫度)

f.試驗結(jié)果(扭轉(zhuǎn)次數(shù))
